EOCR组合穿心式电流互感器

穿心式电流互感器接线图

三相完全星形接线和三角形接线形式电流互感器接线图，三相电流互感器能够及时准确了解三相负荷的变化情况。



三相完全星形电流互感器接线图

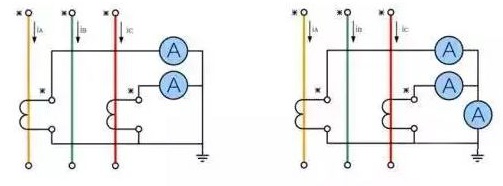

两相不完全星形接线形式电流互感器接线图



在实际工作中用得最多，但仅限于三相三线制系统。它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流.

两相差电流接线形式电流互感器接线图

也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。
