EOCR-DS3过载相序保护器选型

EOCR-DS3电子式过电流相序保护继电器采用3CT电流互感器实测负载运行电流值进而判断负载故障，具有过电流、缺相、缺相和反转保护功能。供电电源电压范围为：24-240VAC/DC。根据保护负载电流范围为三种规格：05:0.5-6A，30:3.0-30A，60:5.0-60A。

---

    产品型号                          电流范围                         供电电源电压

EOCRDS3-05S                       0.5-6.0A                      24-240VAC/DC

EOCRDS3-30S                       3.0-30A                       24-240VAC/DC

EOCRDS3-60S                       5.0-60A                       24-240VAC/DC

---

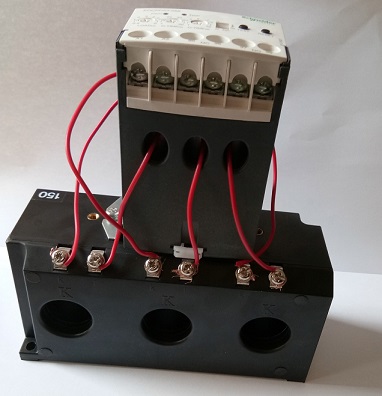

EOCRDS3-05S 配合3CT电流互感器可实现大负载设备的保护

   产品型号                          电流范围                         供电电源电压                  配电流互感器规格

EOCRDS3-D1S                      10-120A                       24-240VAC/DC               2CT-D1-100-C

EOCRDS3-DHS                      15-180A                      24-240VAC/DC               2CT-DH-100-C

EOCRDS3-D2S                       20-240A                      24-240VAC/DC               2CT-D2-100-C

EOCRDS3-D3S                       30-360A                      24-240VAC/DC               2CT-D3-100-C

EOCRDS3-D4S                       40-420A                      24-240VAC/DC               2CT-D4-100-C
