功能      该系列组合电流互感器作为交流电流信号采集元件，可与测量仪表配套使用，二次输出为5A。   应用范围 低压配电系统电流采集

技术参数

基本参数

产品类型                                    组合型

用       途                                   继电器用电流互感器

模       型                                   3CT

变       比                                   100/5；150/5； 200/5 ； 300/5；400/5

[In]电流范围                              10~480A

精       度                                   Class 1

功       耗                                   5VA

电气/机械特性

绝缘电阻                                  10 mΩ at 500 V

端子承受扭矩                             Tightening torque Power circuit : 1.7 N.m on lug-clamp - 6.8 mm screw(s)

电源类型                                   AC

电源频率                                  50...60HZ

长      度                                  150mm

宽      度                                  55mm

高       度                                 71mm

使用环境

标      准                               IEC 6004-1

环境温度                              -20~60℃  IEC 60947 -4-1

存储温度                              -30~80℃

质保期                      18个月

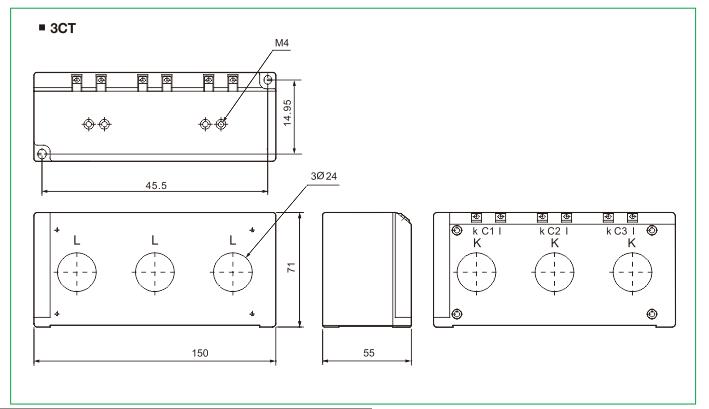

外形尺寸

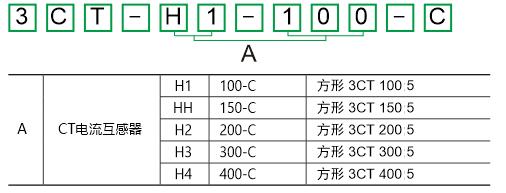

产品订购
